一、机房防雷系统


计算机系统的集成化程度很高,其正常工作对环境的要求很严。对这个系统造成的危害中,雷电是首当其冲。这种损失程度很大,又很难预测。于此,国家已在多种规范中提出了明确的要求。

1、雷电损坏网络系统的几种途径

通过架空或埋地电源线路引入感应雷击过电压(流)。

通过架空或埋地通信线路引入感应雷击过电压((流)。

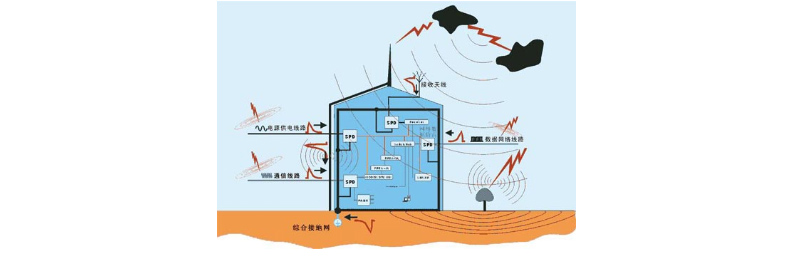

2、基本的防护原理和技术措施

一个完整的雷电防护系统是一项系统工程,应包括直接雷击的防护、雷击感应过电压、雷电电磁脉冲、地电位反击的防护四个方面,缺少任何一面都是不完整的、有缺陷和有潜在的危险的。

直接雷击的防护主要是运用接闪、传导和接地等技术措施。

雷击感应过电压防护主要是运用多级分流、滤波、屏蔽和接地等技术措施。

地电位反击的防护主要是运用等电位和接地措施等技术措施。

雷电电磁脉中的防护主要是运用滤波.屏蔽和接地等技术措施。

3、机房防雷方案

综合防雷:根据GB50343-2004《建筑物电子信息系统防雷技术规范》中1.0.5“电子信息系统采用外部防雷措施和内部防雷等措施进行综合防雷”

计算机交流配电系统设计采用三级防雷:

第一级在大楼低压配电室内加装防雷器,实现第一级防雷。(由大楼实现)

第二级在机房总配电柜和动力柜内加装防雷器,实现第二级防雷。

第三级在机房UPS输出柜内加装防雷器,实现第三级防雷。


二、机房接地系统


1、接地型式种类、目的

通常为了保证数据中心机房内的各种设备的安全,要求机房设有四种接地形式:

Ⅰ计算机专用直流工作地:用来保护计算机、服务器、网络设备等,定义计算机系统工作电压,输出信号的参考地值。

Ⅰ配电系统交流工作接地:是指电源系统的工作地,根据《民用建筑电气设计规范》中各种接地形式来将整个系统中的中性线(N)接地。

Ⅰ设备安全保护地:是指将高低压电气设备之非带电金属部份接地。

Ⅰ防雷保护地:建立联合共用接地系统,形成等电位防雷体系。

2、设计良好的防雷接地,可以达到以下目的防止电击:当电气设备因绝绦设备劣化、损坏引起漏电或因感应现象导致其非带电金属部份之电位升高或电荷积聚时,提供一低阻抗回路并疏导感应电荷至大地,使非带电金属部份之电位接近大地电位,以降低人员感电危险。

防止火灾及爆炸:提供足够载流能力,使故障回路不致因高阻抗漏电产生火花引起火灾或爆炸,此载流能力须在过电流保护设备容许之范围内。

启动保护设备:提供一低阻抗回路使流过之故障电流足以启动过电流保护设备或漏电断路器。

3、机房接地具体实施方法

机房单独接地系统:机房内安全保护地、直流工作地、交流工作地、防雷保护地做联合接地,机房做铜排和铜网,能同时满足以上四种接地要求,接地电阻小于1欧姆,且零-地压降小于1V。

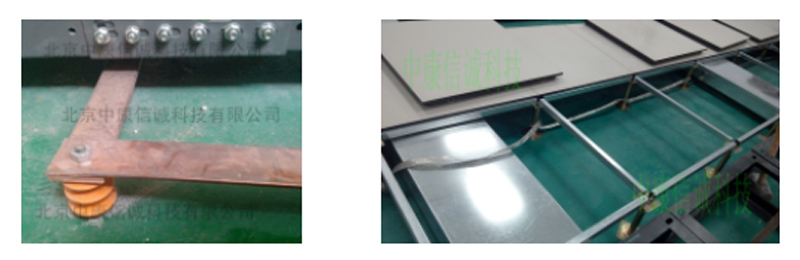

机房室内等电位做法:用16MM2铜编织线数设在活动地板下,纵横组成1200*1200网格状,在机房一周敷设30*3的铜带,铜带配有专用接地端子,用编织软铜线机房内所有金属材质的材料都做接地,接入大楼的保护地上。

机房动力设备的地线、动力设备的外壳、不带电的金属管道、金属线槽外壳、计算机设备外壳、防静电地板支架、吊顶龙骨、金属墙体等均须与等电位铜排网络可靠相连。
