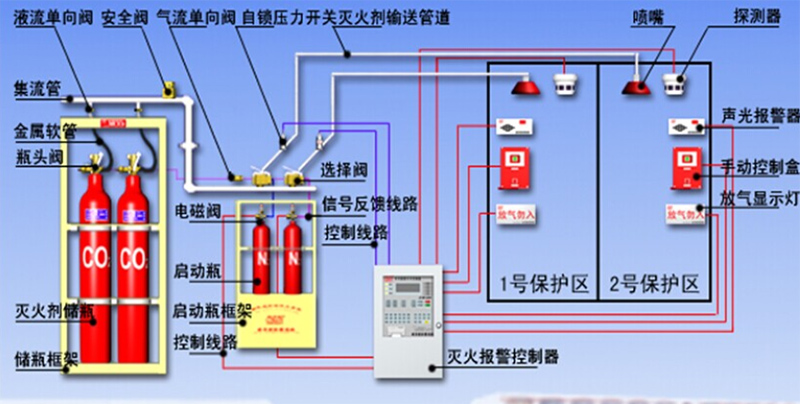

气体自动灭火系统采用有管网组合分配系统，即系统可以在气瓶间按最大保护设置灭火药剂瓶组，通过组合分配原理最大可以设置8个防护区域，某个发生火警的区域系统能自动选择启动释放药剂灭火，可以节省投资。根据七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范(DBJ15-23-1999)要求:当系统为组合分配系统时，系统设置用量中有关防护区灭火设计用量的部分，应采用该组合中某个防护区设计用量最大者替代。用于需不间断保护的防护区的灭火系统和超过8个防护区组合成的组合分配系统，应设七氟丙烷备用量，备用量按原设置用量的100%确定。数据中心全部气体灭火防区为4个，每组按最大防区的容积设置气量。

主数据中心区间，七氟丙烷的灭火设计浓度按8%进行设计。灭火钢瓶集中放置在气瓶室，以钢管道连到各保护区间，气体容积需考虑天花层、工作层及地板层。火灾自动报警系统在每个防护区内设置烟感回路和温感回路。该系统的控制同时具有自动控制、手动控制(电气)、紧急手动操作和紧急停止放气操作等控制与操作方式。

1、主要设备

七氟丙烷(FM200)气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。药剂储存和喷放设备主要包括有七氟丙烷(FM20O)气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。报警和控制设备主要包括以下内容:气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。

2、保护区概况及设计

本案列系统用来保护四楼的计算机房。根据经济合理、优化设计的原则，在保证系统性能安全可靠的前提下，对保护区作了如下的划分,共用一套系统:计算机房，面积S=40 m2，净高h=3.5m，体积V=140m3,所需七氟丙烷(FM200)气体110kg钢瓶N=1个，七氟丙烷药剂用量为98Kg，设计浓度8%。本方案钢瓶间设置在二楼。系统采用氮气增压输送，增压压力为4.2MPa，在7秒钟内喷射一定浓度的FM200灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟，将保护区的火扑灭。
